汉北河特大桥矮塔斜拉桥支架工程
项目简介

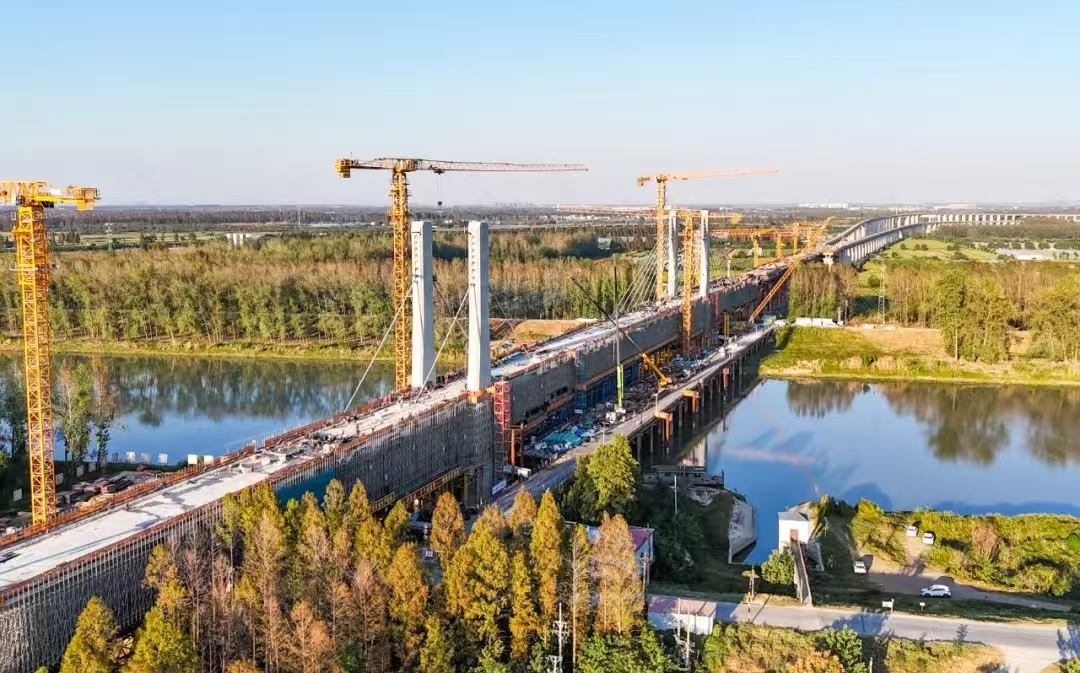

斜拉桥位于新建沪渝蓉高速铁路正线上， 桩号DK19+674.700~DK20+106.700（14#-17#墩），跨越汉北河采用双线铁路(111+208+111)m 预应力混凝土矮塔斜拉桥，全长431.5m。
合作单位
中铁十二局集团有限公司
施工难度

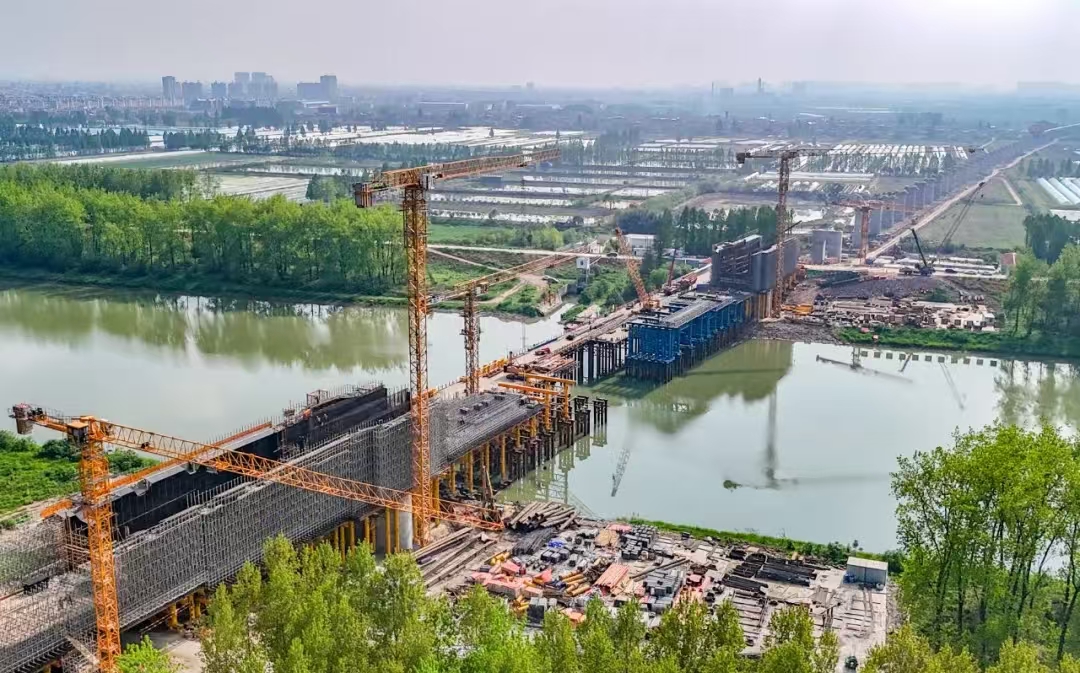

主梁采用支架法分段浇筑，。混凝土模板用承插型盘扣式钢管重型支架支撑，零号段现浇支架立于主墩承台型钢支架顶面，其余M1、A1、B1、M2、A2、B2及M3段支架均立于桁架梁上，自下而上依次为敞口式钢管桩、纵横垫梁、钢管柱、横梁、桁架梁、重型盘扣支架及模板。跨主航道桁架梁采用“大桥一号”桁架梁，单层51排加强弦杆，桁架梁全长32m，全高2.42m，顶面横桥向铺设12工字钢支撑盘扣支架。其余跨采用装配式公路钢桥（以下简称“321”钢桥）桁架梁，单层47排加强弦杆，桁架梁全长15m，用3m标准节组拼，全高1.7m，顶面横桥向铺设12工字钢支撑盘扣支架。
